הערה חשובה:
המידע המובא להלן הינו חלקי בלבד, הוא מובא כאן לצרכי הכותב מסיבות שונות ואין להשתמש בו באופן מעשי או לראות בו כהמלצה לפעולה כלשהי. בשימוש בטכניקות של טיפוס, גלישה מבניינים ועבודה בגובה קיימים סיכונים העלולים לגרום לפציעה חמורה או מוות, כל אימון ו/או שימוש בטכניקות לאבטחה ועבודה בגובה חייב להתבצע תחת פיקוחו הישיר של מדריך עבודה בגובה מוסמך / מנהל מקצועי לטיפוס תרנים מוסמך / מנהל מקצועי לגלישת בניין מוסמך.

מערכת בלימת נפילה צירית אנכית

מערכת בלימת נפילה צירית היא מערכת אבטחה לעבודה בגובה המאפשרת תנועה לאורך ציר אנכי כלשהו..
המערכת בנויה מציר שיכול להיות מורכב ממגוון מוצרים כגון: חבל, כבל פלדה, מסילה ייעודית.


על הציר מותקן "עכבר" שזהו כינוי לאביזר המלווה את העובד בדרכו על הציר ללא הפרעה, במידה ומתרחשת נפילה העכבר נתפס על הציר ובולם את העובד.



העיקרון של המערכת הינו שהעובד מאובטח בתנועתו לאורך כל הציר בדרכו למעלה או למטה ורק במקרה של נפילה ה"עכבר" נתפס על הציר.



ישנו מגוון של מערכות ציריות אך ניתן לחלק אותן למערכות קבועות ומערכות זמניות:

  • מערכות קשיחות – קיימות באופן קבוע על סולם או מתקן, לרוב מורכבות מכבל פלדה או מסילה ייעודית, תקנות הבטיחות בעבודה בגובה מחייבות להתקין מערכת אבטחה במתארים בהם יש עבודה בגובה באופן קבוע למשל בסולמות קבועים שגובהם הינו יותר מ6 מטרים.
  • מערכות גמישות – לרוב מערכות זמניות שאותן העובד יכול להתקין לצורך עבודה, לרוב הן מורכבות מחבל תקני ועכבר יעודי לחבל, מערכות אלה נוחות לשימוש במגוון מתארי גובה ולעיתים היא משולבת עם סולם נייד. בסולמות ניידים החוק מחייב התקנה של מערכת אבטחה בעבודה על סולם שגובהו הינו יותר מ4.5 מטרים.

את מערכת האבטחה הצירית המורכבת מחבל קל להתקין במגוון מתארים, ניתן לעגון אותה בחלק העליון של מבנה לצורך עבודה על מעטפת המבנה, גגות משופעים, קונסטרוקציות וכו'.



בחלק מהמערכות יש צורך בשימוש של משכך נפילה, במערכות מסילה יש לעיתים משכך נפילה בתוך העכבר, במערכות עם חבל שיכוך הנפילה נוצר על ידי גמישות החבל בתנאי שלא מאריכים את העכבר מהרתמה ביותר מאורך מסוים שאותו קובע היצרן, במערכות עם כבל פלדה המשכך נמצא לרוב בין העכבר לרתמה אך לעיתים מותקן משכך בראש הכבל.

.

מערכות האבטחה של גולשי בניין (סנפלינג) הינן לרוב מערכות אבטחה ציריות גמישות.



ציוד נדרש:
מערכת קבועה – ציר הבנוי ממסילה או כבל ייעודיים, בעלי אישור של מהנדס בתוקף, עכבר יעודי לסוג הציר.
מערכת זמנית – חבל תקני ועכבר.



תקנים:
מערכת צירית קבועה – 353/1EN , מסילות אבטחה וכבלי פלדה.
מערכת צירית גמישה – 353/2EN , מערכות עם חבל.



שימושים נפוצים:
סולמות, גגות משופעים/תלולים, גגות שבירים, קונסטרוקציות, גלישת בניין (סנפלינג).


הדגשים:

  • חובה לקרוא את הוראות היצרן
  • יש לעגון את המערכת לעיגון היכול לעמוד בעומס מתאים לפי הוראות היצרן של המערכת.
  • יש להימנע ממצבים בהם החבלים /או הרצועות עוברים על פינות חדות, ולרפד פינות אלה במידה ונדרש.
  • יש להימנע מנפילות מטוטלת.
  • יש לחשב את מרחק הנפילה הפוטנציאלי ולוודא שאין סכנה של פגיעה בקרקע או פגיעה בעצמים הנמצאים בנתיב הנפילה.
  • יש לחבר מערכת זו לרתמה בנקודת עיגון בעלת תקן 361EN .
  • אסור להתלות על מערכת האבטחה, במידה ורוצים להישען יש להוסיף מערכת עבודה כגון מערכת מיקום ותמיכה.

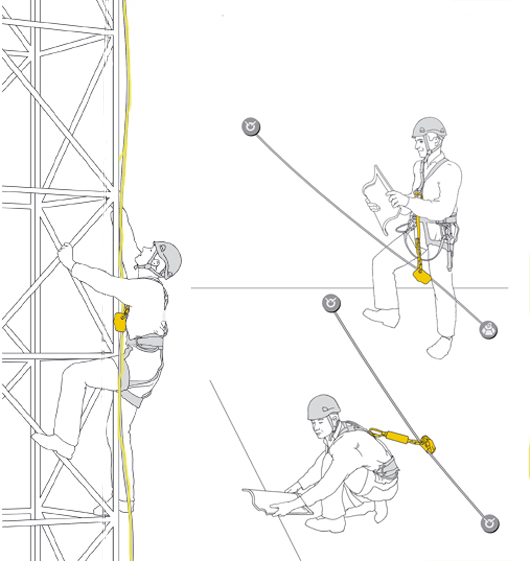

עבודה בגובה, מערכת בלימת נפילה צירית אנכית







תמונות באדיבות "לפידות ציוד יעודי" - ראה קישור.
